一、產品介紹

電動調流閥是一種控制閥。它可調節或控制流量而沒有任何操作限制,使用獨特的設計方式,可消除水力能量,而沒有一般控制閥的氣蝕和震動問題。

電動調流閥之所以可消除能量,乃是利用多噴孔的結構,水經由各個噴孔噴出并相互碰撞。此設計會使所有噴出的水柱在閥中心線上相互沖擊,此水柱的相互沖擊會使速度能量完全消失。

為了使所有噴出的水柱能集中相互沖擊,必須使各點壓力或速度水頭保持在每一噴孔前達到一致。在直流型電動調流閥中,是利用閥體外殼和內導流筒形成一個圓環形通道，使介質在閥腔內作流線型運動,以保持各點壓力一致。

電動調流閥之所以可將震動減少,主要在于采用了先進的設計技術在噴嘴之前將速度水頭損失降低,同時為避免氣蝕現象造成機件損壞,特將此氣蝕現象集中在套筒中心,并由水包圍著,此時水中的氣泡會很不穩定并且在水中破裂,但不會在閥壁上破裂,如此可消除噪音、震動,避免閥的損壞。

電動調流調壓閥

二、控制特點

沒有背壓的需求、沒有氣蝕指數的限制、沒有啟動速度的限制,當有需要時可采用低水頭損失型,可直接排放至大氣中。

目前大部分的給水系統設施都將使用遠程監控系統(PLC) 。此套系統可由遙遠的地方以時間模組進行監控、協調并操作送配水管路系統。

要使遠程監控系統發揮理想功能很重要的因素就是在于壓力調節和流量控制閥的操作。對于這些遙控的控制閥而言,最重要的是使其能在任何狀況下均能穩固操作,且任何操作方式都不會造成閥體和系統的損害。

尤其當有高壓差產生時,標準的旋轉型或球型控制閥有一定程度的操作限制。電動調流閥由于其穩定的水力操作原理可克服這些限制。它可在任何可能的操作參數、***的水流狀態下,沒有任何的震動,甚至在出口有負壓的情況下,也能操作。

電動調流閥是***型的控制閥,它可單獨地操作或成為大型遠程監控系統的一部分,為使送配管路系統安全沒有任何問題,電動調流閥是***的選擇。

電動調流調壓閥 LHS941X

三、其它特點

1、旋轉式驅動方式,可減少束縛。

2、主閥體采用整體鑄造，形成光滑的流線型流道。

3、不銹鋼套筒,內部有旋轉臂和旋轉軸。

4、經過設計和測試,可在負壓的情況下操作,甚至在主閥全開的情況下,亦可有令人滿意的操作。

5、可提供短系列與其它控制閥門相近的尺寸。

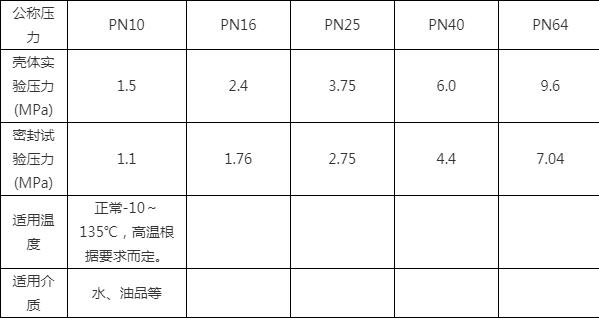

四、主要技術性能

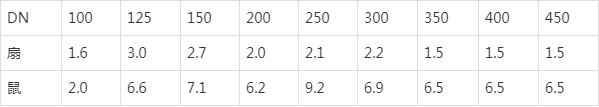

五、壓損系數K全開位置的壓損系數K值

全開時的壓頭損失:△P=K·ρ/2·V

公式中: △P為壓頭損失,單位Pa。V為流速,單位m/s。K為壓損系數。ρ為密度,單位Kg/m。

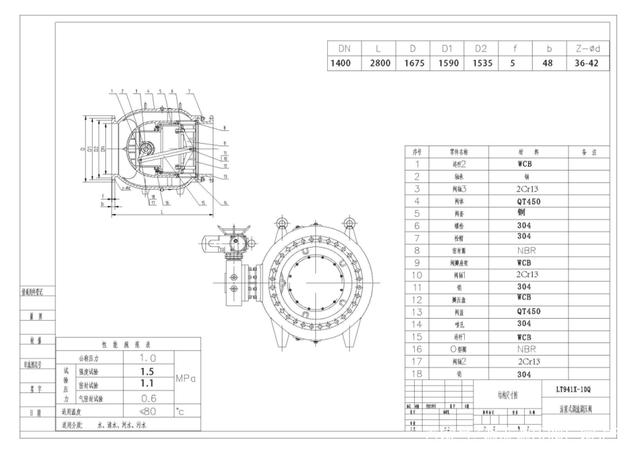

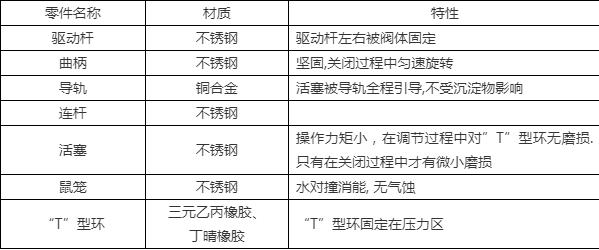

六、零件及特性

八、注意事項

1.建議閥前直管長度至少為3～5倍閥門的口徑,,下游直管長度至少為5～10倍閥門的口徑。

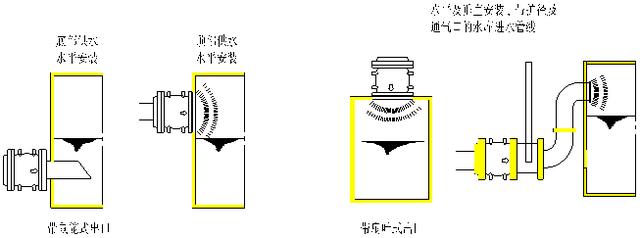

2.作放空閥時,如直接排空,應加強法蘭;如不直接排空,應在下游提供一吸氣口。

3.閥門的全開和全關位出廠已調試好，電裝的具體功能請詳見電裝說明書。

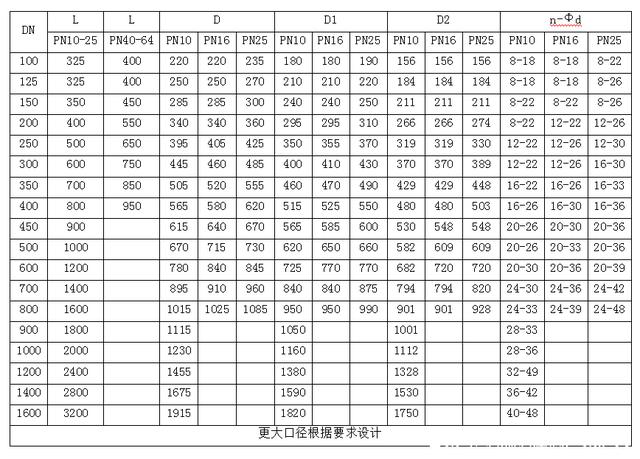

九、主要外形尺寸

十、應用示例

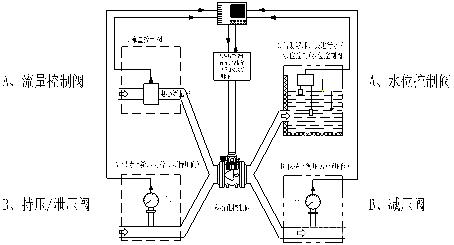

1.下圖代表四種控制方式

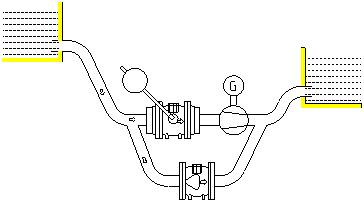

2、用于水輪機的進口啟閉和旁通控制。

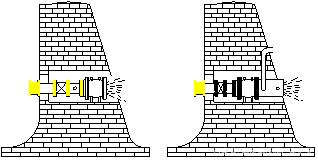

3、用于水壩底部的出口控制。

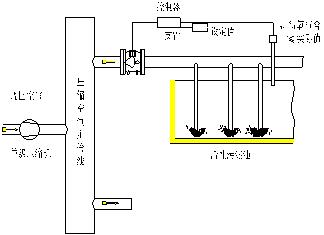

4、用作污水處理廠活性污泥池單級壓縮機的爆氣管道中的空氣流量控制閥。

5、用作水庫供水閥。
